Uszczelki do lamp wszelakich
11-05-2015, 18:11
Post: #1
Uszczelki do lamp wszelakich
Mam taki pomysł aby zebrać dane o uszczelkach do jak największej liczby rodzajów lamp, z materiałami, wymiarami. Złożyć to do kupy na jednym arkuszu i zamieścić na forum. Myślę, że byłoby to coś bardzo przydatnego.

Drugim pomysłem jest taki aby założyć firmę, która zajmie się sprzedażą tego typu uszczelek (dla forumowiczów oczywiście po kosztach własnych) Smile Ale to duże ryzyko i muszę to jeszcze mocno przemyśleć.

TAK WIĘC PROSZĘ WRZUCAJCIE TUTAJ WSZYSTKO, CO WIECIE O USZCZELKACH, A JA TO ŚLICZNIE OPRACUJĘ.
Znajdź wszystkie posty użytkownika
11-05-2015, 22:23
Post: #2
RE: Uszczelki do lamp wszelakich
Dobry pomysł. Popieram. Ponieważ jestem poza domem to jak się tam tylko pojawię to podam to co mam lub wiem Smile
Znajdź wszystkie posty użytkownika
12-05-2015, 20:12 (Ten post był ostatnio modyfikowany: 12-05-2015 20:14 przez CZ@rek.)
Post: #3
Tilley Washer Kit, Made to Last - from VITON
Mówisz i masz Wink

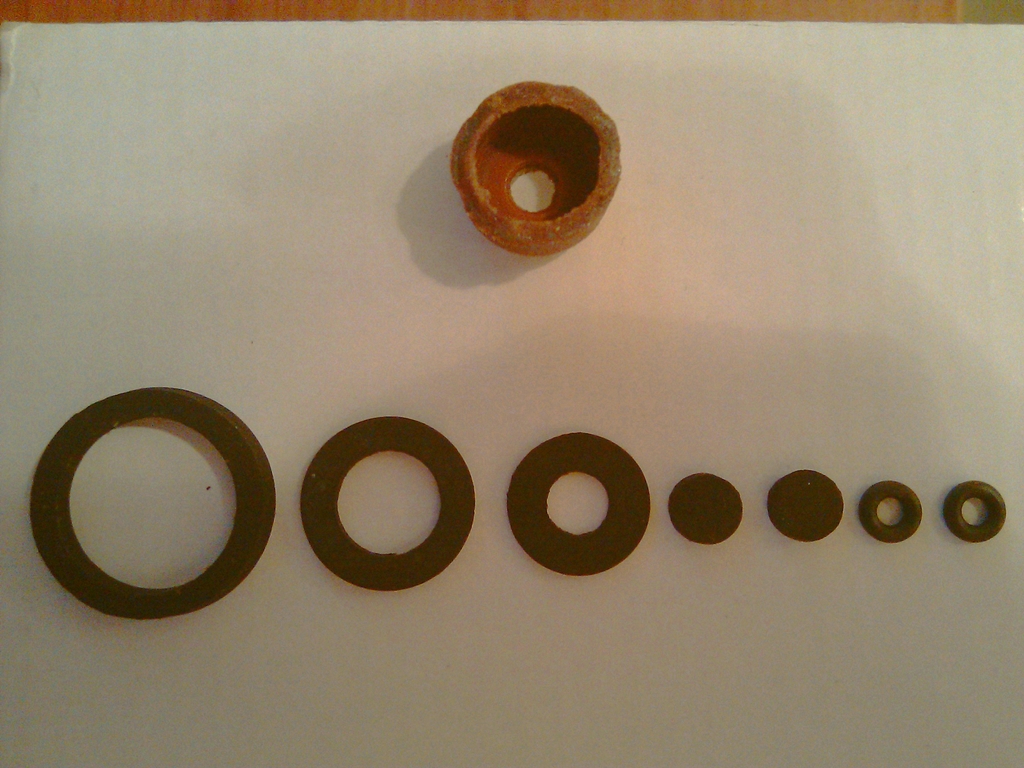

Uszczelki do TILLEY'a. Zamówione na brytyjskim baju a opisane jako: 'Tilley Washer Kit, Made to Last - from VITON'.

Idąć od lewej. Wymiary zawsze w kolejności: średnica zewnętrzna, średnica wewnętrzna, grubość (w mm):
1) 24x18x3 - 1szt
2) 18x11x1,5 - 1szt
3) 15x6,5x1 - 1szt
4 i 5) 7,2x0x2 - 2szt
6 i 7) 6,4x3x1,7 - 2szt (te w odróżnieniu od pozostałych przekrój mają okrągły)

Tłoczka nie opisywałem, ale jeśli potrzeba to wymiary podam.


Załączone pliki Miniatury

Znajdź wszystkie posty użytkownika
12-05-2015, 20:47
Post: #4
RE: Uszczelki do lamp wszelakich
Wielkie dzięki. Smile No patrz Pan, co uszczelka, to inna grubość Sad
Samych tłoczków, to chyba nie ma co opisywać? Tak sądzę, ale może macie inne zdanie.
Znajdź wszystkie posty użytkownika
12-05-2015, 20:50
Post: #5
RE: Uszczelki do lamp wszelakich
Nikt nie mówił, że będzie łatwo.
Prosto jest w Petromax'ach, gdzie masz dwie różne uszczelki ołowiane (w sumie w lampie są trzy). To Panie jet brytyjska myśl techniczna i musi być na lewą stronę Wink
Znajdź wszystkie posty użytkownika
13-05-2015, 17:04 (Ten post był ostatnio modyfikowany: 21-05-2015 11:45 przez Nowy.)
Post: #6
RE: Uszczelki do lamp wszelakich

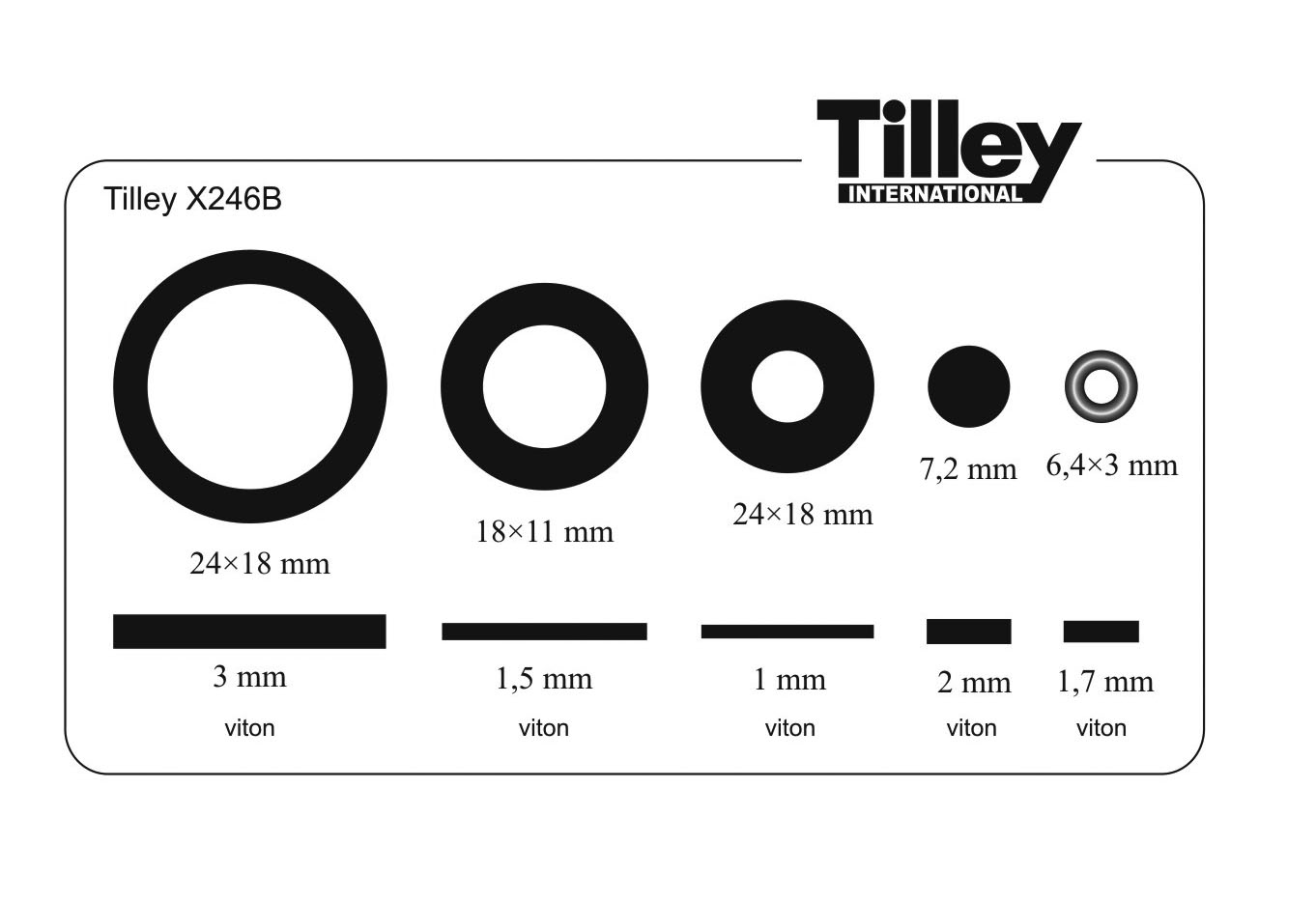

Kombinowałem, kombinowałem i na razie jest coś takiego. Piszcie proszę, jakie jeszcze modele Tilleyków pasują do tych uszczelek (albo odwrotnie Smile), to uzupełnię na rysunku. Do Bialladynów mam rysunek, więc postaram się zdjąć z niego wymiary. Czekam na inne lampy.

EDIT: Nikt nie zauważył, że jeden wymiar się powtarza Smile
Znajdź wszystkie posty użytkownika
13-05-2015, 17:30 (Ten post był ostatnio modyfikowany: 13-05-2015 17:33 przez CZ@rek.)
Post: #7
RE: Uszczelki do lamp wszelakich
Z tego co mi się wydaje to uszczelki powinny pasować do:
X246
X246A
X246B
BRxx
TLxx
……
Jeśli się mylę to mnie poprawcie.

Dodał bym też ilość poszczególnych uszczelek.

Edit
Jak dojadę do domu uzupełnię o numery tych elementów.
Znajdź wszystkie posty użytkownika
13-05-2015, 18:16
Post: #8
RE: Uszczelki do lamp wszelakich
BR jest na paliwo alkoholowe.
Viton jest mało odporny na ten rodzaj paliwa, trzeba to uwzględnić przy zestawieniu. Dla etanolu trzeba wytwarzać uszczelki z EPDM dla niższych temperatur lub z silikonu dla miejsc w lampie o temperaturach powyżej 90*C.
Pozdrawiam.

Dymogeneratory Smok >>> Helica
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika
13-05-2015, 18:38 (Ten post był ostatnio modyfikowany: 13-05-2015 18:44 przez CZ@rek.)
Post: #9
Petromax i jemu podobne
Petromax i jemu podobne:
- Petromax 829 500 CP Rapid Super
- Petromax 500 CP Rapid Super
- Petromax 500 HK
- Petromax 400 Watt
- Petromax 829 & Petromax 523
- Petromax 829 Rapid 500 HK
- Petromax Nr.829 B/500 HK
- Geniol 829 Rapid 500 HK
- Geniol Automatic 500 CP
- Geniol 400 Watt
- Hipolito H502
- Petromax 828 350 CP Rapid Super
- Petromax 350 HK
- Petromax 350 CP Rapid Super
- Petromax 280 Watt
- Petromax 828
- Petromax 826
- Geniol 828 Rapid 350 HK
- Geniol Automatic 350 CP
- Geniol 280 Watt
- Geniol 350 HK
- Petromax 827 250 CP Rapid Super
- Petromax 250 CP Rapid Super
- Petromax 250 HK
- Petromax 200 Watt
- Petromax 827
- Petromax 821
- Petromax Nr.827 B/250 HK
- Petromax 2827
- Geniol 827 Rapid 250 HK
- Geniol Automatic 250 CP
- Geniol 200 Watt
- Standard 5122
- Hipolito 250
- Petromax 830 150 HK
- Geniol 830 Rapid 150 HK
- Geniol 150
- Geniol 100 Watt

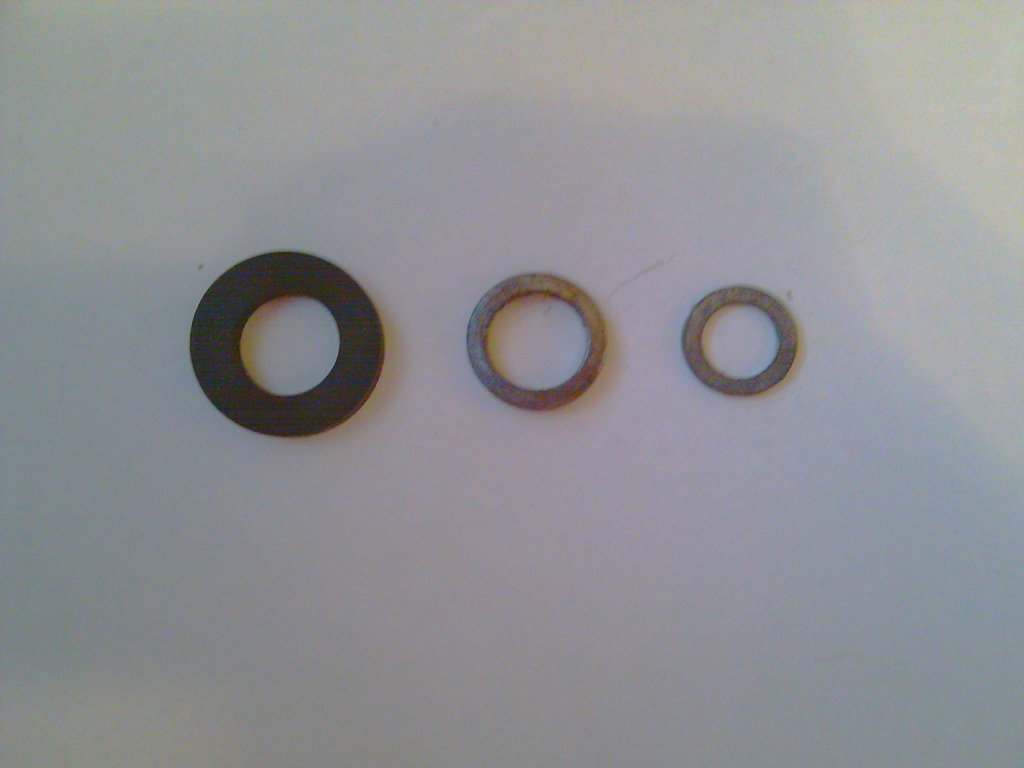

No i od lewej (#numer części, średnica zewnętrzna/srednica wewnętrzna/grubość w mm):
#11, 20/11/3
#90, 15/10/2
#83, 12/8/1


Niech ktoś podrzuci wymiar grafitowej uszczelki #108. Nie miałem więc nie obmierzyłem.
Można też dołożyć wypełnienie gumowe części: #17 i #229. Wink


Załączone pliki Miniatury

Znajdź wszystkie posty użytkownika
13-05-2015, 20:34
Post: #10
RE: Uszczelki do lamp wszelakich
Fajne zestawienie Wink
